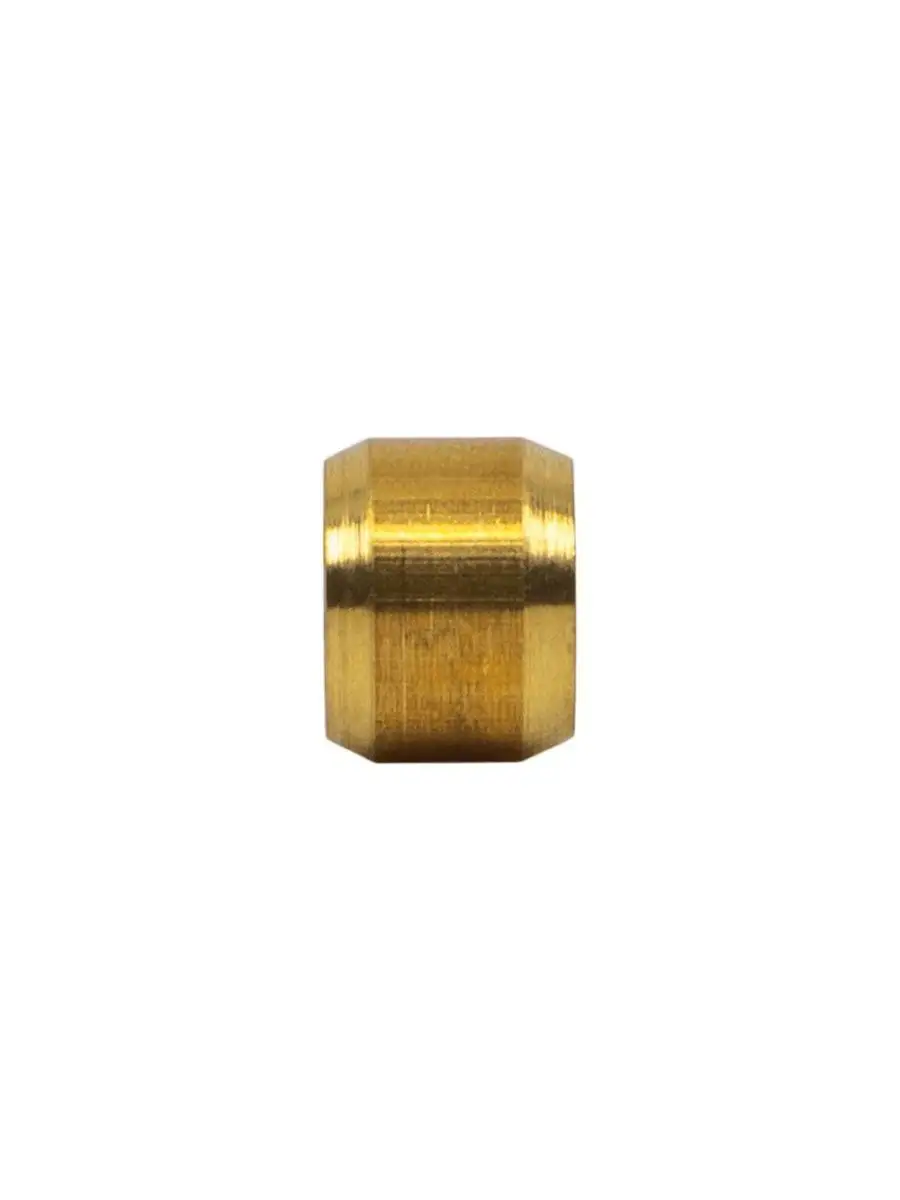

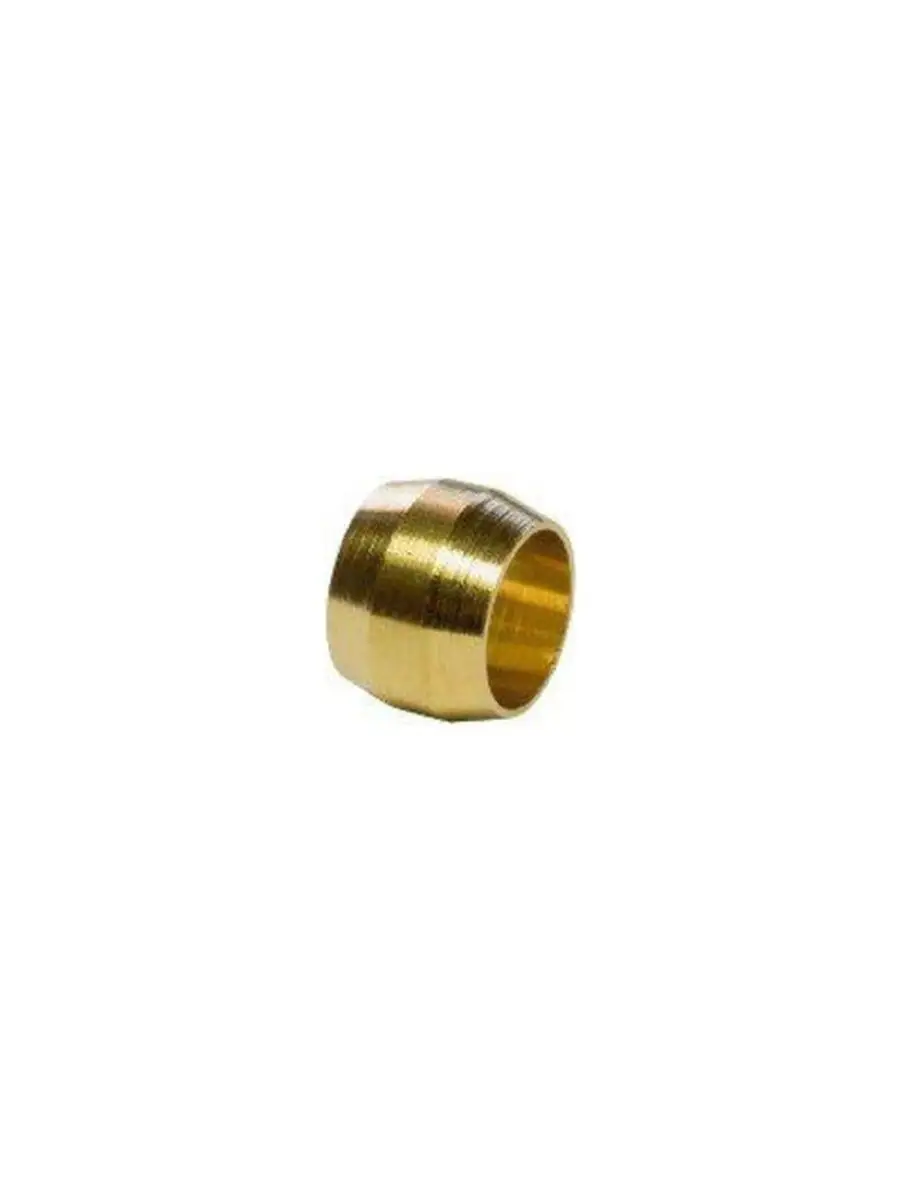

Муфта ГБО 8 мм — латунное кольцо-бочонок, которое закрепляет газовую трубку 8 мм в штуцере. Её надевают на трубку между накидной гайкой и штуцером входа. При затяжке гайки муфта обжимает трубку из меди или термопластика, и соединение становится прочным и герметичным.
Где стоит бочонок 8 мм
На концах газовой магистрали из трубки 8 мм — там, где она подключается к узлам установки:
- мультиклапану баллона;
- выносному заправочному устройству (ВЗУ);
- электроклапану газа;
- редуктору.
Подходит для ГБО любого поколения, которое работает на пропане. Для метана производитель эту муфту не предусматривает.
Когда нужна новая муфта ГБО 8 мм
- Меняете трубку или узел, к которому она подходит: мультиклапан, ВЗУ, редуктор.
- Разбирали соединение. Латунная муфта одноразовая: после обжима она деформируется и второй раз так же плотно не сядет.
- Соединение пропускает газ — чувствуется запах, а при проверке мыльным раствором появляются пузыри, — и аккуратная подтяжка гайки не помогает.
Как не ошибиться с размером
Размер муфты выбирают по наружному диаметру трубки. Старый бочонок после обжима с трубки обычно не снять, поэтому измерьте саму трубку штангенциркулем: бочонок ГБО 8 мм (высота 7,2 мм, наружный диаметр 10 мм) садится только на трубку 8 мм. Латунная муфта ГБО мягче штуцера и при затяжке деформируется сама, не повреждая резьбу узла. Трубка 8 мм встречается реже, чем 6 мм, — для тонкой трубки нужна муфта ГБО 6 мм, а оба размера сразу есть в наборе на 20 штук.
Если меняете магистраль целиком, понадобится термопластиковая трубка 8 мм. Остальной крепёж — в рубрике «Фитинги и крепёж».
В упаковке 10 штук: муфта ГБО 8 мм нужна по одной на каждый конец трубки, так что останется запас.
